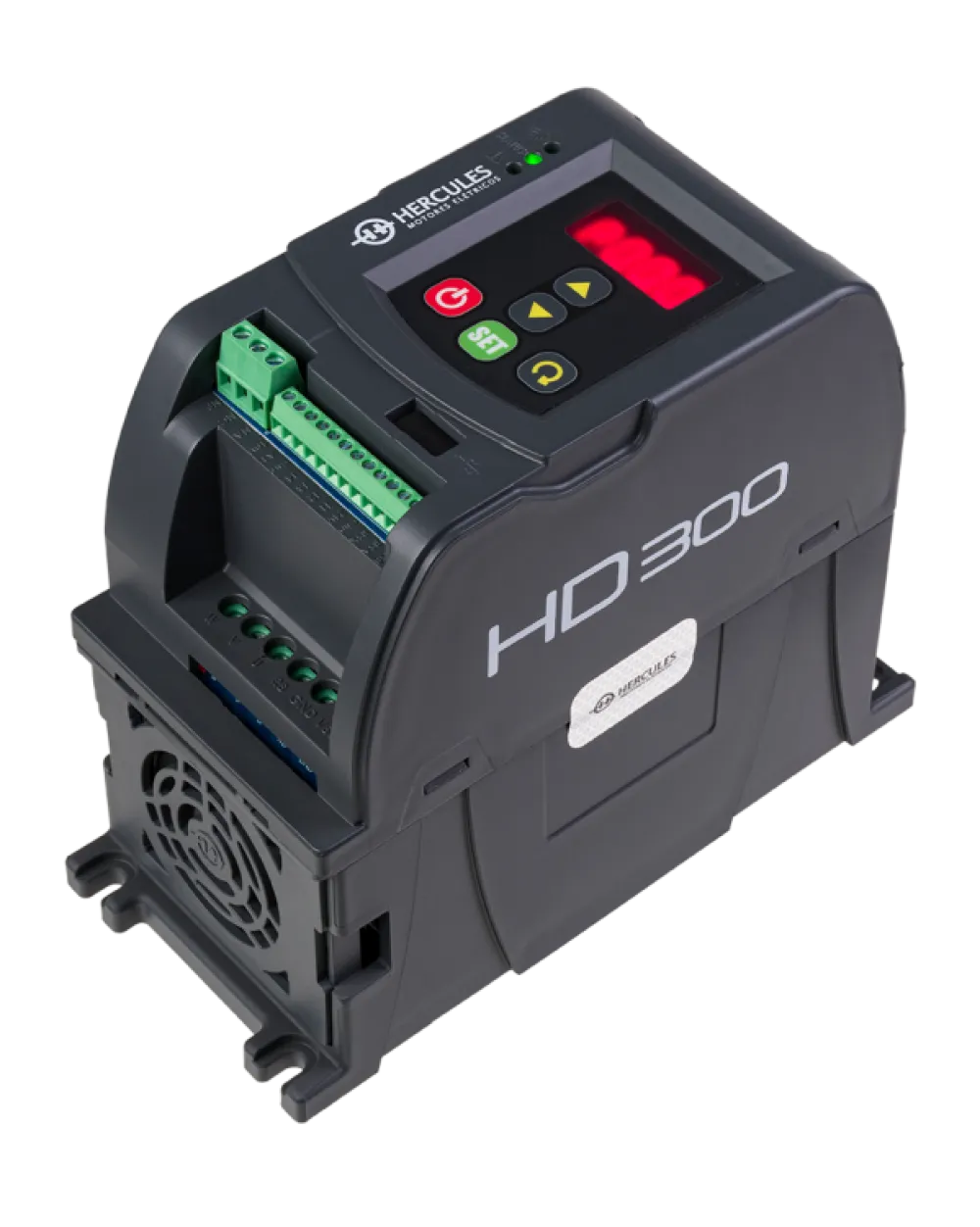

A série HD de Inversores de Frequência da Hercules Motores Elétricos, traz alta tecnologia em um produto compacto, com entrada monofásica.
Possui uma entrada USB para gravação e cópia dos parâmetros, possibilitando setup rápido para produtos montados em série e rampa quadrática para aplicações como ventilação e bombeamento. Design moderno e compacto, que possibilita a utilização de painéis menores em sua aplicação.
Módulo RS485 integrado, que permite instalação em rede Modbus.
Composto de cooler destacável para limpeza e substituição rápida.
Os inversores de frequência, realizam variação de velocidade e controle de motores elétricos de indução trifásicos.
TENSÃO DE ENTRADA:
HD300 - 1cv = 127V / 220V +/- 10% Monofásico
HD300 - 2cv = 127V / 220V +/- 10% Monofásico
HD300 - 3cv = 220V +/- 10% Monofásico
FREQUÊNCIA DE ENTRADA: 50 / 60Hz +/- 2%
CONFIGURAÇÃO PARA DOBRADOR:
HD300 - 1cv = Sim
HD300 - 2cv = Sim
HD300 - 3cv = Não
TENSÃO MÁXIMA DE SAÍDA: 220V Trifásico
CORRENTE NOMINAL DE SAÍDA:
HD300 - 1cv = 4A
HD300 - 2cv = 7,3A
HD300 - 3cv = 10A
CORRENTE MÁXIMA DE SAÍDA:
HD300 - 1cv = 6,0A 150% x Inom. por 1 min.
HD300 - 2cv = 11,0A 150% x Inom. por 1 min.
HD300 - 3cv = 15,0A 150% x Inom. por 1 min.
TIPO DE CONTROLE: Space Vector Modulation (Escalar - V/F e quadrático)
FREQUÊNCIA DE SAÍDA: 0 - 300Hz
FRENAGEM REOSTÁTICA: Sim
FREQUÊNCIA DE CHAVEAMENTO: 5 - 15kHz (configurável)
ENTRADA ANALÓGICA: 1 Entrada (0 a 10V)
ENTRADA DIGITAL: 4 Entradas = Digitais opto isoladas
SAÍDA À RELÉ: 1 Contato reversível NA/NF (10A @ 220V)
COMUNICAÇÃO: Modbus RTU (RS-485)
PORTA USB: 1 Entrada para backup dos parâmetros
TEMP. MÁX. INTERNA DO PAINEL COM O INVERSOR LIGADO EM PLENA CARGA: 45°C
UMIDADE INTERNA DO PAINEL: 90% - sem condensação
GRAU DE PROTEÇÃO: IP20
PROTEÇÕES: Subtensão; Sobretensão; Sobrecorrente; Curto-circuito; Sobretemperatura
IHM com entrada de sinal de frequência
Versões para aplicações dedicadas
